Linux策略路由[转载]

发表于 2024-11-19 分类于网络知识

一、管理策略数据库

在Linux下，基于策略路由的策略数据库是由ip命令来管理的，下面讨论“管理”的几个方面：

1 、查看策略数据库

要查看策略数据库的内容，可以使用ip rule show命令，或者可以使用ip rule ls。如下是命令执行后所得到的输出结果，在这些数据中，可以看到系统的三条默认规则，而这三条规则默认分别对应于local、mail及default三个路由表。

[root@localhost /]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default

2、添加规则

在添加规则时，必须先确定好“条件”、“优先级别”及“路由表ID”，此后才可以执行添加规则的操作。

条件

条件是用来决定哪类数据包可以符合这项规则，而可用来匹配的字段为Source IP、Destination IP、Type of Service、fwmark及dev等，这些字段的使用方式如下：

Source IP

根据来源端IP来决定数据包参考哪个路由表发送出去。以下两个示例分别指出，如果数据包的来源端IP是192.168.1.10，就参考路由表10；如果来源端IP为192.168.2.0/24网段的IP，就参考路由表20。

1 2	ip rule add from 192.168.1.10 table 10 ip rule add from 192.168.2.0/24 table 20

fwmark

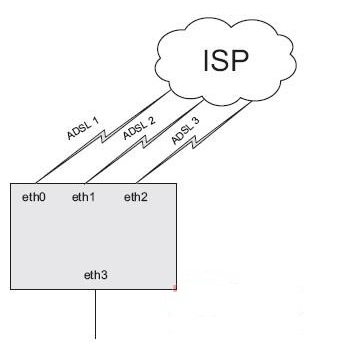

将fwmark作为匹配条件时，必须搭配Netfilter一起使用，这看起来很麻烦，却是最灵活的匹配条件。如图10-8所示，某公司对外有三条ADSL，我们希望所有HT T P 协议经由第一条ADS L ，SMTP及POP3经由第二条ADSL，其余流量则经由第三条ADSL。可以使用如下的命令组合来达到这样的目的：

iptables -t mangle -A FORWARD -i eth3 -p tcp --dport 80 -j MARK --set-mark 1
iptables -t mangle -A FORWARD -i eth3 -p tcp --dport 25 -j MARK --set-mark 2
iptables -t mangle -A FORWARD -i eth3 -p tcp --dport 110 -j MARK --set-mark 2
iptables -t mangle -A FORWARD -i eth3 -j MARK --set-mark 3
ip rule add fwmark 1 table 1
ip rule add fwmark 2 table 2
ip rule add fwmark 3 table 3

首先使用Netfilter的managle机制针对特定的数据包设置MARK值，在此将HTTP数据包的MARK值设置为1，SMTP及POP3数据包的MARK值设置为2，其余数据包则设置MARK值为3。接着，再根据fwmark条件来判断数据包的MARK值，如果MARK值为1，则参考路由表1将数据包送出；MAKR值为2时，则参考路由表2将数据包送出；最后，MARK值为3的数据包则参考路由表3送出。

以上示例只是一个概念而已，如果真要完整体现出这个示例的所有功能，还需要注意许多细节，稍后将使用详细的示例讲解这部分内容，在此只要首先了解fwmark与Netfilter结合使用的概念即可。

dev

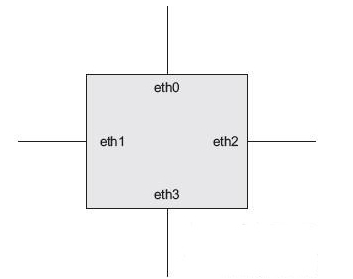

最后，还可以使用数据包输入的接口来作为判断依据，如图10-9所示，我们希望凡是由eth2接口送入的数据包都由eth0接口转发出去，由eth3接口送入的数据包都由eth1接口转发出去。以下命令组合将能满足我们的要求：

1 2	ip rule add dev eth2 table 1 ip rule add dev eth3 table 3

3、优先级别

前面介绍了规则中“条件”的使用方式，接下来要讨论的是优先级别。优先级别用数字来表示，其范围可由0～4亿多，堪称天文数字，我们实际上不可能在一台PC上设置如此庞大的路由机制。

[root@localhost ~]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
[root@localhost ~]#
[root@localhost ~]# ip rule add from 192.168.1.0/24 table 1
[root@localhost ~]# ip rule add from 192.168.2.0/24 table 2
[root@localhost ~]#
[root@localhost ~]# ip rule show
0: from all lookup local
32764: from 192.168.2.0/24 lookup 2
32765: from 192.168.1.0/24 lookup 1
32766: from all lookup main
32767: from all lookup default

如以上示例，我们执行ip rule show命令所显示内容的第一个字段就是优先级别，数字越小，代表优先级别越高，也代表这条规则可以排得越靠前，如此数据包在进行条件匹配时，就会越早匹配到这条规则，从输出的数据中，默认优先级别0、32766及32767已被占用，因此，在添加规则时，如果没有特别设置优先级别，那么，优先级别默认会从32766开始递减，如32765、32764……，如果我们需要特别设置优先级别，可以在ip rule add命令的最后加上prio XXX参数。如下例所示：

路由表ID

在Linux的基于策略的路由中，路由表用ID来表示，但如有必要，还可以用ID与名称对照表将ID转换成名称。

4 、删除规则

ip命令提供的删除规则的方式十分灵活，例如，要删除下列第2条规则，可以分别使用“优先级别”、“条件”及“路由表”当中任何一个唯一的值来设置所需删除的规则，如下：

ip rule del prio 10
ip rule del from 192.168.1.0/24
ip rule del table 1
ip rule del from 192.168.1.0/24 table 1 prio 10

[root@localhost ~]# ip rule show
0: from all lookup local
10: from 192.168.1.0/24 lookup 1
20: from 192.168.2.0/24 lookup 2
32766: from all lookup main
32767: from all lookup default

二、路由表管理

由于route -n命令已经完全不适合在基于策略的路由使用，因此，route命令仅能操作一个特定的路由表，但在基于策略的路由中，会同时存在多个路由表，请放弃这个路由管理工具，取而代之的依然是ip命令。接下来将讨论如何使用ip命令来管理路由表。

1、查看路由表内容

在查看路由表之前，首先使用ip rule show命令来查看目前使用了哪些路由表，接着，再使用ip route show [table id | name]命令来查看路由表的内容。例如，可以使用ip route showtable main来查看路由表main的内容，如果省略路由表名称(如ip route show)，会默认地查看路由表main的内容。

[root@localhost /]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
[root@localhost /]#
[root@localhost /]# ip route show table main
10.10.15.0/25 dev eth0 proto kernel scope link src 10.10.15.46
192.168.1.0/24 dev eth1 proto kernel scope link src 192.168.1.10
default via 10.10.15.1 dev eth0

在默认情况下，系统有三个路由表，这三个路由表的功能如下：

local：路由表local包含本机路由及广播信息。例如，在本机上执行ssh 127.0.0.1时，就会参考这份路由表的内容，在正常情况下，只要配置好网卡的网络设置，就会自动生成local路由表的内容，我们应该也不必修改其内容。

main：使用传统命令route -n所看到的路由表就是main的内容。Linux系统在默认情况下使用这份路由表的内容来传输数据包，因此，其内容极为重要，在正常情况下，只要配置好网卡的网络设置，就会自动生成main路由表的内容。

default：最后是default路由表，这个路由表在默认情况下内容为空；除非有特别的要求，否则保持其内容为空即可。

在此使用路由表main的内容进行解释，以下是图10-10路由表main的内容，因为在主机上有eth0及eth1两块网卡，且为其设置的IP分别是10.10.15.46/25及192.168.1.10/24，因此，路由表内的第.行即是告诉系统，如果有数据包要送到10.10.15.0/25这个网段，就直接将数据包由eth0接口送出即可，而本机临近这个网段的IP是10.10.15.46，第.行则是设置到192.168.1.0/24的路由，其含义与第.行完全相同；以上这两行是只要将计算机网卡上的IP设置好，并在网络服务重启之后，默认就会生成的路由，无需特别的设置。最后一行.则指：如果数据包不是送往10.10.15.0/25及192.168.1.0/24网段，那么数据包将统一转发给10.10.15.1主机去处理，而10.10.15.1就是我们在网络配置中所设置的“默认网关”。

[root@localhost /]# ip route show table main
10.10.15.0/25 dev eth0 proto kernel scope link src 10.10.15.46
192.168.1.0/24 dev eth1 proto kernel scope link src 192.168.1.10
default via 10.10.15.1 dev eth0

2、添加路由

添加路由在此还是一样采用ip命令而不是route命令，下例首先使用ip route show.命令显示路由表main的内容，接着再使用ip route add命令将所需的路由添加到路由表main中.，最后再次使用ip route show命令将路由表main的内容打印出来，此时就可以在路由表main之中看到刚才添加的路由了。

[root@localhost /]# ip route show table main
10.10.15.0/25 dev eth0 proto kernel scope link src 10.10.15.46
192.168.1.0/24 dev eth1 proto kernel scope link src 192.168.1.10
default via 10.10.15.1 dev eth0
[root@localhost /]#
[root@localhost /]# ip route add 192.168.2.0/24 via 10.10.15.50 table main
[root@localhost /]#
[root@localhost /]# ip route show table main
10.10.15.0/25 dev eth0 proto kernel scope link src 10.10.15.46
192.168.2.0/24 via 10.10.15.50 dev eth0
192.168.1.0/24 dev eth1 proto kernel scope link src 192.168.1.10
default via 10.10.15.1 dev eth0

如果要添加的路由并未出现在现有的路由表中，又该如何处理呢？在此请先有一个概念，单纯添加路由表并无意义，因为新增出来的路由表，系统默认是不会去使用的，如果要将路由添加到main以外的路由表，只有先添加“规则”才能确定新的路由表名称(Table ID)，有了新的路由表之后，才会把路由添加到新的路由表中。

我们使用下列示例来说明这个过程。首先使用ip rule show.来查询RPDB的当前状态，可以看到目前只有三条默认规则，接着，再使用ip rule add命令来添加一条规则.，此时系统内就多了一个有用的路由表，其路由表ID为10，我们可以立即使用ip route show命令来查看这个新的路由表.，其内容默认为空，接着可以在这个新路由表中添加路由，在此使用iproute add命令来添加路由，我们决定凡是来自于192.168.2.0/24网段的数据包，都从eth1接口将数据包送离本机，因此，必须完整编写eth1接口的路由。首先将临近eth1接口的路由填入.，告诉系统本机与192.168.1.0/24网段的通信都通过eth1接口来处理，接着填入这个路由表的默认路由.，最后使用ip route show命令显示路由表10的内容。

[root@localhost ~]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
[root@localhost ~]#
[root@localhost ~]# ip rule add from 192.168.2.0/24 table 10
[root@localhost ~]#
[root@localhost ~]# ip route show table 10
[root@localhost ~]#
[root@localhost ~]# ip route add 192.168.1.0/24 dev eth1 table 10
[root@localhost ~]# ip route add default via 192.168.1.254 table 10
[root@localhost ~]#
[root@localhost ~]# ip route show table 10
192.168.1.0/24 dev eth1 scope link
default via 192.168.1.254 dev eth1

3、删除路由

可以使用ip命令来方便地删除路由，我们使用以下示例来说明如何删除路由。首先将路由表10的内容显示出来.，可以看到路由表10中当前有两条路由，接着使用ip route del命令删除默认路由.，在此别忘了指定我们所要删除的是路由表10，否则默认会删除路由表main的默认路由，接着再使用ip route show 命令查看路由表10.，此时路由表10的默认路由已经不存在了，再次使用ip route del命令删除192.168.122.0/24的路由.，最后可以看到路由表10中已经没有任何路由了。

[root@localhost ~]# ip route show table 10
192.168.1.0/24 dev virbr0 scope link
default via 192.168.1.254 dev eth1
[root@localhost ~]#
[root@localhost ~]# ip route del default table 10
[root@localhost ~]#
[root@localhost ~]# ip route show table 10
192.168.1.0/24 dev virbr0 scope link
[root@localhost ~]#
[root@localhost ~]# ip route del 192.168.1.0/24 table 10
[root@localhost ~]#
[root@localhost ~]# ip route show table 10

一次诡异容器网络问题排查

发表于 2024-11-13 更新于 2024-11-19 分类于网络知识

问题现象:

新建的k8s集群，在主机节点上无法访问本主机的podip。

排查过程

通过进入容器的网络命令空间抓包，发现容器里面能收到主机上的ping包，并且返回出去了,但是ping的界面一直无响应。

tcpdump -i eth0 icmp -ne

查看主机的ip信息，主机上有多个ip，容器收到的ping ip和主机建立连接的calico ip并非同一ip。

容器回包的流程应该是容器eth0接口——> calico calixxxx网卡—->根据主机上路由规则转发应用侧。

通过tcpdump 抓取calico calixxx网卡发现也可以正常收到报文，那么问题就可能是路由规则或者是iptables防火墙问题。

iptables -nL查看并未发现有drop的相关规则，而且在容器中ping主机上的ip，有2个ip是可以正常通信，2个ip无法通信。

ip route show主机路由和容器路由并无其他异常

ip rule show查看主机的路由策略，发现有两条额外的策略路由，正好是无法ping通的ip地址。

这两条策略路由说明来自这两个ip的报文，都从路由表是100或者101的路由出去。

ip route show table 100

规则路由中还有其他三种路由表local、main、default

default：最后是default路由表，这个路由表在默认情况下内容为空；除非有特别的要求，否则保持其内容为空即可。

因为路由规则中的另外两个的优先级100、101大于main的优先级，所以在主机上ping容器的ip优先使用id是100的优先级路由ip，这条规则路由会把容器的报文转发到其指定路由上，从而导致ping容器ip无法收到报文。

解决方案

新建一条优先级更高的规则路由，把目标是容器网段的规则路由转发主路由表中。

ip rule add to 172.20.0.0/16 table main prio 99

ETCD单节点扩容步骤

发表于 2024-11-08 更新于 2024-11-19

单节点的etcd实例扩容成3节点集群模式

1、环境信息:

节点1: etcd1 192.168.122.222

节点2： etcd2 192.168.122.247

节点3： etcd3 192.168.122.173

2、制作etcd自签名证书

根据以下方法制作etcd需要的证书:

创建自签名证书几种方式 | 你的菜根

3、启动etcd和扩容

扩容etcd顺序是： 1节点—>2节点—>3节点

3.1 启动单etcd节点

启动命令:

etcd \
--name=etcd1 \
--cert-file=/etc/etcdca/etcd.pem \
--key-file=/etc/etcdca/etcd-key.pem \
--peer-cert-file=/etc/etcdca/etcd.pem \
--peer-key-file=/etc/etcdca/etcd-key.pem \
--trusted-ca-file=/etc/etcdca/ca.pem \
--peer-trusted-ca-file=/etc/etcdca/ca.pem \
--initial-advertise-peer-urls=https://192.168.122.222:2380 \
--listen-peer-urls=https://192.168.122.222:2380 \
--listen-client-urls=https://192.168.122.222:2379,http://127.0.0.1:2379 \
--advertise-client-urls=https://192.168.122.222:2379 \
--initial-cluster-token=etcd-cluster-0 \
--initial-cluster=etcd1=https://192.168.122.222:2380 \
--initial-cluster-state=new \
--data-dir=/data/etcdnew \
--wal-dir= \
--snapshot-count=50000 \
--auto-compaction-retention=1 \
--auto-compaction-mode=periodic \
--max-request-bytes=10485760 \
--log-level=info

检查启动是否完成: etcdctl member list

3.2 扩容etcd成2节点

因为原集群时一个节点的集群，在新的成员启动前集群无法继续工作，，因为它需要两个成员作为galosh才能在一致性上达成一致。这个行为仅仅发生在 etcdctl member add 影响集群和新成员成功建立连接到已有成员的时间内。

在etcd1上操作命令把etcd2加入到成员中：

etcdctl member add etcd2 --peer-urls="https://192.168.122.247:2380"

加入新节点后此时整个集群处于不可用状态，等到etcd2启动完选好lead后集群才能正常提供服务。

etcd2启动命令:

etcd \
--name=etcd2 \
--cert-file=/etc/etcdca/etcd.pem \
--key-file=/etc/etcdca/etcd-key.pem \
--peer-cert-file=/etc/etcdca/etcd.pem \
--peer-key-file=/etc/etcdca/etcd-key.pem \
--trusted-ca-file=/etc/etcdca/ca.pem \
--peer-trusted-ca-file=/etc/etcdca/ca.pem \
--initial-advertise-peer-urls=https://192.168.122.247:2380 \
--listen-peer-urls=https://192.168.122.247:2380 \
--listen-client-urls=https://192.168.122.247:2379,http://127.0.0.1:2379 \
--advertise-client-urls=https://192.168.122.247:2379 \
--initial-cluster-token=etcd-cluster-0 \
--initial-cluster=etcd1=https://192.168.122.222:2380,etcd2=https://192.168.122.247:2380 \
--initial-cluster-state=existing \
--data-dir=/data/etcdnew \
--wal-dir= \
--snapshot-count=50000 \
--auto-compaction-retention=1 \
--auto-compaction-mode=periodic \
--max-request-bytes=10485760 \
--log-level=info

因为是已存在集群–initial-cluster-state=existing –initial-cluster中把节点1的地址也加入进去。

加入成功后查看集群成员:etcdctl member list

查看集群状态:

1	etcdctl --endpoints=https://192.168.122.247:2379,https://192.168.122.222:2379 --cacert=/etc/etcdca/ca.pem --cert=/etc/etcdca/etcd.pem --key=/etc/etcdca/etcd-key.pem --write-out=table endpoint status

3.3 扩容etcd成3节点集群

把etcd3加入到集群命令: etcdctl member add etcd3 --peer-urls="https://192.168.122.173:2380"

etcd3启动命令:

etcd \
--name=etcd3 \
--cert-file=/etc/etcdca/etcd.pem \
--key-file=/etc/etcdca/etcd-key.pem \
--peer-cert-file=/etc/etcdca/etcd.pem \
--peer-key-file=/etc/etcdca/etcd-key.pem \
--trusted-ca-file=/etc/etcdca/ca.pem \
--peer-trusted-ca-file=/etc/etcdca/ca.pem \
--initial-advertise-peer-urls=https://192.168.122.173:2380 \
--listen-peer-urls=https://192.168.122.173:2380 \
--listen-client-urls=https://192.168.122.173:2379,http://127.0.0.1:2379 \
--advertise-client-urls=https://192.168.122.173:2379 \
--initial-cluster-token=etcd-cluster-0 \
--initial-cluster=etcd1=https://192.168.122.222:2380,etcd2=https://192.168.122.247:2380,etcd3=https://192.168.122.173:2380 \
--initial-cluster-state=existing \
--data-dir=/data/etcdnew \
--wal-dir= \
--snapshot-count=50000 \
--auto-compaction-retention=1 \
--auto-compaction-mode=periodic \
--max-request-bytes=10485760 \
--log-level=info

启动完成后查看集群的状态:

etcdctl --endpoints=https://192.168.122.247:2379,https://192.168.122.222:2379,https://192.168.122.173:2379 --cacert=/etc/etcdca/ca.pem --cert=/etc/etcdca/etcd.pem --key=/etc/etcdca/etcd-key.pem --write-out=table endpoint status

3.4 测试宕节点情况下集群的状态

1个节点宕机并且把数据清理

恢复步骤: 把节点从member成员里移除，再执行下扩容节点的步骤，扩容成功后数据会自动同步，无需手动restore db。

创建自签名证书几种方式

发表于 2024-11-07 更新于 2024-11-19

一、使用cfssl工具创建自签名证书

环境准备

确保已安装 cfssl 和 cfssljson。可以通过以下命令安装

# 下载 cfssl 和 cfssljson 可执行文件
wget -O /usr/local/bin/cfssl https://pkg.cfssl.org/R1.2/cfssl_linux-amd64
wget -O /usr/local/bin/cfssljson https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64

# 赋予执行权限
chmod +x /usr/local/bin/cfssl /usr/local/bin/cfssljson

步骤 1：生成根 CA 证书

首先创建一个自签名根 CA 证书，这可以用于签发后续的服务端证书。

创建 CA 配置文件 ca-config.json：

{
  "signing": {
    "default": {
      "expiry": "867240h"
    },
    "profiles": {
      "www": {
        "expiry": "867240h",
        "usages": ["signing", "key encipherment", "server auth", "client auth"]
      }
    }
  }
}

注意文件中的证书失效时间。

2.创建 CA 请求文件 ca-csr.json：

{
  "CN": "My CA",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "US",
      "L": "San Francisco",
      "O": "My Organization",
      "OU": "My Org Unit",
      "ST": "California"
    }
  ]
}

3.使用cfssl生成CA证书和私钥:

1	cfssl gencert -initca ca-csr.json \| cfssljson -bare ca

步骤 2：生成 NGINX 服务器证书

创建服务器证书的请求文件 server-csr.json：

{
  "CN": "my-nginx-server",
  "hosts": [
    "example.com",
    "www.example.com",
    "localhost",
    "127.0.0.1"
  ],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "US",
      "L": "San Francisco",
      "O": "My Organization",
      "OU": "My Org Unit",
      "ST": "California"
    }
  ]
}

注意配置文件中的hosts字段要包含域名。

2.使用 cfssl 生成服务器证书：

1	cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json \| cfssljson -bare server

生成的文件包括：

server.pem: 服务器证书
server-key.pem: 服务器私钥

二、使用openssl创建自签名证书

1.创建 CA 私钥

1	$ openssl genrsa -out ca.key 2048

2.生成 CA 的自签名证书

openssl req \
    -subj "/C=CN/ST=Tianjin/L=Tianjin/O=Mocha/OU=Mocha Software/CN=Server CA/emailAddress=test@mochasoft.com.cn" \
    -new \
    -x509 \
    -days 36500 \
    -key ca.key \
    -out ca.crt

注意生成证书的有效期

3.生成需要颁发证书的私钥

1	$ openssl genrsa -out server.key 2048

4.生成要颁发证书的证书签名请求，证书签名请求当中的 Common Name 必须区别于 CA 的证书里面的 Common Name

$ openssl req \
    -subj "/C=CN/ST=Tianjin/L=Tianjin/O=Mocha/OU=Mocha Software/CN=test2.sslpoc.com/emailAddress=test@mochasoft.com.cn" \
    -new \
    -key server.key \
    -out server.csr

5.用 2 创建的 CA 证书给 4 生成的签名请求进行签名

$ openssl x509 \
    -req \
    -days 3650 \
    -in server.csr \
    -CA ca.crt \
    -CAkey ca.key \
    -set_serial 01 \
    -out server.crt

网络故定位全景指南【转载】

发表于 2024-10-16 更新于 2024-11-13 分类于网络知识

什么是丢包？

数据在Internet上是以数据包为单位传输的，单位为字节，数据在⽹络上传输，受⽹络设备，6⽹络质量等原因的影响，使得接收到的数据⼩于发送出去的数据，造成丢包。

数据包接收、发送原理

发送数据包

1.应⽤程序的数据包，在TCP层增加TCP报⽂头，形成可传输的数据包。
2.在IP层增加IP报头，形成IP报⽂。
3.经过数据⽹卡驱动程序将IP包再添加14字节的MAC头，构成frame（暂⽆CRC），frame（暂⽆CRC）中含有发送端和接收端的MAC地址。
4.驱动程序将frame（暂⽆CRC）拷贝到⽹卡的缓冲区，由⽹卡处理。
5.⽹卡为frame（暂⽆CRC）添加头部同步信息和CRC校验，将其封装为可以发送的packet，然后再发送到⽹线上，这样说就完成了⼀个IP报⽂的发送了，所有连接到这个⽹线上的⽹卡都可以看到该packet。

接收数据包:

1.⽹卡收到⽹线上的packet，⾸先检查packet的CRC校验，保证完整性，然后将packet头去掉，得到frame。（⽹卡会检查MAC包内的⽬的MAC地址是否和本⽹卡的MAC地址⼀样，不⼀样则会丢弃。）
2.⽹卡将frame拷贝到预分配的ring buffer缓冲。
3.⽹卡驱动程序通知内核处理，经过TCP/IP协议栈层层解码处理。
4.应⽤程序从socket buffer 中读取数据。

核心思路

了解了收发包的原理，可以了解到丢包原因主要会涉及⽹卡设备、⽹卡驱动、内核协议栈三⼤类。以下我们将遵循“从下到上分层分析（各层可能性出现的丢包场景），然后查看关键信息，最终得出分析结果”的原则展开介绍。

目录–网络丢包情形概览

> 硬件网卡丢包

> 网卡驱动丢包

> 以太网链路层丢包

> 网络IP层丢包

> 传输层UDP/TCP丢包

> 应用层socket丢包

                                     针对以上6种情形，分别作出如下详述~

硬件网卡丢包

Ring Buffer溢出

如图所示，物理介质上的数据帧到达后首先由NIC（网络适配器）读取，写入设备内部缓冲区Ring Buffer中，再由中断处理程序触发Softirq从中消费，Ring Buffer的大小因网卡设备而异。当网络数据包到达（生产）的速率快于内核处理（消费）的速率时，Ring Buffer很快会被填满，新来的数据包将被丢弃；

查看：

通过ethtool或/proc/net/dev可以查看因Ring Buffer满而丢弃的包统计，在统计项中以fifo标识：

$ ethtool -S eth0|grep rx_fifo
rx_fifo_errors: 0
$ cat /proc/net/dev
Inter-|Receive | Transmitface |bytes packets errs drop fifo frame compressed
multicast|bytes packets errs drop fifo colls carrier compressed
eth0: 17253386680731 42839525880 0 0 0 0 0 244182022 14879545018057 41657801805 0 0 0 0 0 0

查看eth0网卡Ring Buffer最大值和当前设置

1	$ ethtool -g eth0

解决方案：修改网卡eth0接收与发送硬件缓存区大小

1	$ ethtool -G eth0 rx 4096 tx 4096

网卡端口协商丢包

查看网卡丢包统计：ethtool -S eth1/eth0
查看网卡配置状态：ethtool eth1/eth0

主要查看网卡和上游网络设备协商速率和模式是否符合预期；

解决方案：

1 重新自协商： ethtool -r eth1/eth0;

2 如果上游不支持自协商，可以强制设置端口速率：

1	ethtool -s eth1 speed 1000 duplex full autoneg off

网卡流控丢包

查看流控统计：
1
ethtool -S eth1 | grep control

rx_flow_control_xon是在网卡的RX Buffer满或其他网卡内部的资源受限时，给交换机端口发送的开启流控的pause帧计数。对应的，tx_flow_control_xoff是在资源可用之后发送的关闭流控的pause帧计数。

2 .查看网络流控配置：ethtool -a eth1

解决方案：关闭网卡流控

1	ethtool -A ethx autoneg off //自协商关闭

报文mac地址丢包

一般计算机网卡都工作在非混杂模式下，此时网卡只接受来自网络端口的目的地址指向自己的数据，如果报文的目的mac地址不是对端的接口的mac地址，一般都会丢包，一般这种情况很有可能是源端设置静态arp表项或者动态学习的arp表项没有及时更新，但目的端mac地址已发生变化（换了网卡），没有更新通知到源端（比如更新报文被丢失，中间交换机异常等情况）；

查看：

1.目的端抓包，tcpdump可以开启混杂模式，可以抓到对应的报文，然后查看mac地址；

2.源端查看arp表或者抓包（上一跳设备），看发送的mac地址是否和下一跳目的端的mac地址一致；

解决方案：

1.刷新arp表然后发包触发arp重新学习（可能影响其他报文，增加延时，需要小心操作）；

2.可以在源端手动设置正确的静态的arp表项；

其他网卡异常丢包

这类异常比少见，但如果都不是上面哪些情况，但网卡统计里面任然有丢包计数，可以试着排查一下：

网卡firmware版本:

排查一下网卡phy芯片firmware是不是有bug，安装的版本是不是符合预期，查看 ethtool -i eth1:

和厂家提case询问是不是已知问题，有没有新版本等；

网线接触不良：

如果网卡统计里面存在crc error 计数增长，很可能是网线接触不良，可以通知网管排查一下：

1	ethtool -S eth0

解决方案：一般试着重新插拔一下网线，或者换一根网线，排查插口是否符合端口规格等;

报文长度丢包

网卡有接收正确报文长度范围，一般正常以太网报文长度范围：64-1518，发送端正常情况会填充或者分片来适配，偶尔会发生一些异常情况导致发送报文不正常丢包；

查看：

1	ethtool -S eth1\|grep length_errors

解决方案：

1 调整接口MTU配置，是否开启支持以太网巨帧；

2 发送端开启PATH MTU进行合理分片；

简单总结一下网卡丢包：

网卡驱动丢包

查看：ifconfig eth1/eth0 等接口

1.RX errors: 表示总的收包的错误数量，还包括too-long-frames错误，Ring Buffer 溢出错误，crc 校验错误，帧同步错误，fifo overruns 以及 missed pkg 等等。

2.RX dropped: 表示数据包已经进入了 Ring Buffer，但是由于内存不够等系统原因，导致在拷贝到内存的过程中被丢弃。

3.RX overruns: 表示了 fifo 的 overruns，这是由于 Ring Buffer(aka Driver Queue) 传输的
IO 大于 kernel 能够处理的 IO 导致的，而 Ring Buffer 则是指在发起 IRQ 请求之前的那块 buffer。很明显，overruns
的增大意味着数据包没到 Ring Buffer 就被网卡物理层给丢弃了，而 CPU 无法即使的处理中断是造成 Ring Buffer
满的原因之一，上面那台有问题的机器就是因为 interruprs 分布的不均匀(都压在 core0)，没有做 affinity 而造成的丢包。

4.RX frame: 表示 misaligned 的 frames。

5.对于 TX 的来说，出现上述 counter 增大的原因主要包括 aborted transmission, errors due to
carrirer, fifo error, heartbeat erros 以及 windown error，而 collisions
则表示由于 CSMA/CD 造成的传输中断。

驱动溢出丢包

netdev_max_backlog是内核从NIC收到包后，交由协议栈（如IP、TCP）处理之前的缓冲队列。每个CPU核都有一个backlog队列，与Ring Buffer同理，当接收包的速率大于内核协议栈处理的速率时，CPU的backlog队列不断增长，当达到设定的netdev_max_backlog值时，数据包将被丢弃。

查看:

通过查看/proc/net/softnet_stat可以确定是否发生了netdev backlog队列溢出：

其中：每一行代表每个CPU核的状态统计，从CPU0依次往下；每一列代表一个CPU核的各项统计：第一列代表中断处理程序收到的包总数；第二列即代表由于netdev_max_backlog队列溢出而被丢弃的包总数。从上面的输出可以看出，这台服务器统计中，并没有因为netdev_max_backlog导致的丢包。

解决方案：

netdev_max_backlog的默认值是1000，在高速链路上，可能会出现上述第二统计不为0的情况，可以通过修改内核参数net.core.netdev_max_backlog来解决：

1	$ sysctl -w net.core.netdev_max_backlog=2000

单核负载高导致丢包

单核CPU软中断占有高, 导致应用没有机会收发或者收包比较慢，即使调整netdev_max_backlog队列大小仍然会一段时间后丢包，处理速度跟不上网卡接收的速度;

查看：mpstat -P ALL 1

单核软中断占有100%，导致应用没有机会收发或者收包比较慢而丢包；

解决方案：

1.调整网卡RSS队列配置：

查看：ethtool -x ethx；

调整：ethtool -X ethx xxxx；

2.看一下网卡中断配置是否均衡 cat /proc/interrupts

调整：

1） irqbalance 调整；
# 查看当前运行情况
service irqbalance status
# 终止服务
service irqbalance stop
2） 中断绑CPU核 echo mask > /proc/irq/xxx/smp_affinity

3.根据CPU和网卡队列个数调整网卡多队列和RPS配置

-CPU大于网卡队列个数：

查看网卡队列 ethtool -x ethx；

协议栈开启RPS并设置RPS；

echo $mask（CPU配置）> /sys/class/net/$eth/queues/rx-$i/rps_cpus
echo 4096（网卡buff）> /sys/class/net/$eth/queues/rx-$i/rps_flow_cnt
2）CPU小于网卡队列个数，绑中断就可以，可以试着关闭RPS看一下效果：
echo 0 > /sys/class/net/<dev>/queues/rx-<n>/rps_cpus

4.numa CPU调整，对齐网卡位置，可以提高内核处理速度，从而给更多CPU给应用收包，减缓丢包概率；

查看网卡numa位置：

1 2	ethtool -i eth1\|grep bus-info lspci -s bus-info -vv\|grep node

上面中断和RPS设置里面mask需要重新按numa CPU分配重新设置;

5.可以试着开启中断聚合（看网卡是否支持）

查看 :

1	ethtool -c ethx

调整：

1	ethtool -C ethx adaptive-rx on

简单总结一下网卡驱动丢包处理：

内核协议栈丢包

以太网链路层丢包

neighbor系统arp丢包

arp_ignore配置丢包

arp_ignore参数的作用是控制系统在收到外部的arp请求时，是否要返回arp响应。arp_ignore参数常用的取值主要有0，1，2，3~8较少用到；

查看：sysctl -a|grep arp_ignore

解决方案: 根据实际场景设置对应值；

0：响应任意网卡上接收到的对本机IP地址的arp请求（包括环回网卡上的地址），而不管该目的IP是否在接收网卡上。

1：只响应目的IP地址为接收网卡上的本地地址的arp请求。

2：只响应目的IP地址为接收网卡上的本地地址的arp请求，并且arp请求的源IP必须和接收网卡同网段。

3：如果ARP请求数据包所请求的IP地址对应的本地地址其作用域（scope）为主机（host），则不回应ARP响应数据包，如果作用域为全局（global）或链路（link），则回应ARP响应数据包。

arp_filter配置丢包

在多接口系统里面（比如腾讯云的弹性网卡场景），这些接口都可以回应arp请求，导致对端有可能学到不同的mac地址，后续报文发送可能由于mac地址和接收报文接口mac地址不一样而导致丢包，arp_filter主要是用来适配这种场景；

查看：

1	sysctl -a \| grep arp_filter

解决方案：

1
2
3

根据实际场景设置对应的值，一般默认是关掉此过滤规则，特殊情况可以打开；
0：默认值，表示回应arp请求的时候不检查接口情况；
1：表示回应arp请求时会检查接口是否和接收请求接口一致，不一致就不回应；

arp表满导致丢包

比如下面这种情况，由于突发arp表项很多超过协议栈默认配置，发送报文的时候部分arp创建失败，导致发送失败，从而丢包：

查看：

查看arp状态：cat /proc/net/stat/arp_cache ，table_fulls统计：

查看dmesg消息（内核打印）：

1 2	dmesg\|grep neighbour neighbour: arp_cache: neighbor table overflow!

查看当前arp表大小：ip n|wc -l

查看系统配额：

sysctl -a |grep net.ipv4.neigh.default.gc_thresh
gc_thresh1：存在于ARP高速缓存中的最少层数，如果少于这个数，垃圾收集器将不会运行。缺省值是128。
gc_thresh2 ：保存在 ARP 高速缓存中的最多的记录软限制。垃圾收集器在开始收集前，允许记录数超过这个数字 5 秒。缺省值是 512。
gc_thresh3 ：保存在 ARP 高速缓存中的最多记录的硬限制，一旦高速缓存中的数目高于此，垃圾收集器将马上运行。缺省值是1024。

一般在内存足够情况下，可以认为gc_thresh3 值是arp 表总大小；

解决方案：根据实际arp最大值情况（比如访问其他子机最大个数），调整arp表大小

$ sudo sysctl -w net.ipv4.neigh.default.gc_thresh1=1024
$ sudo sysctl -w net.ipv4.neigh.default.gc_thresh2=2048
$ sudo sysctl -w net.ipv4.neigh.default.gc_thresh3=4096
$ sudo sysctl  -p

arp请求缓存队列溢出丢包

查看：

1	cat /proc/net/stat/arp_cache ，unresolved_discards是否有新增计数

解决方案：根据客户需求调整缓存队列大小unres_qlen_bytes：

网络IP层丢包

接口ip地址配置丢包

1 .本机服务不通，检查lo接口有没有配置地址是127.0.0.1；

2 .本机接收失败，查看local路由表：ip r show table local|grep 子机ip地址；这种丢包一般会出现在多IP场景，子机底层配置多ip失败，导致对应ip收不到包而丢包；

解决方案：

1.配置正确接口ip地址；比如ip a add 1.1.1.1 dev eth0

2.如果发现接口有地址还丢包，可能是local路由表没有对应条目，紧急情况下，可以用手工补上：

比如ip r add local 本机ip地址 dev eth0 table local ；

路由丢包

路由配置丢包

查看：

1.查看配置路由是否设置正确（是否可达），是否配置策略路由（在弹性网卡场景会出现此配置）ip rule：

然后找到对应路由表。查看路由表：

或者直接用 ip r get x.x.x.x，让系统帮你查找是否存在可达路由，接口是否符合预期；

2.查看系统统计信息：

1	netstat -s\|grep "dropped because of missing route"

解决方案：重新配置正确的路由；

反向路由过滤丢包

反向路由过滤机制是Linux通过反向路由查询，检查收到的数据包源IP是否可路由（Loose mode）、是否最佳路由（Strict mode），如果没有通过验证，则丢弃数据包，设计的目的是防范IP地址欺骗攻击。

查看：

rp_filter提供三种模式供配置：

0 - 不验证

1 - RFC3704定义的严格模式：对每个收到的数据包，查询反向路由，如果数据包入口和反向路由出口不一致，则不通过

2 - RFC3704定义的松散模式：对每个收到的数据包，查询反向路由，如果任何接口都不可达，则不通过

查看当前rp_filter策略配置：

$cat /proc/sys/net/ipv4/conf/eth0/rp_filter

如果这里设置为1，就需要查看主机的网络环境和路由策略是否可能会导致客户端的入包无法通过反向路由验证了。

从原理来看这个机制工作在网络层，因此，如果客户端能够Ping通服务器，就能够排除这个因素了。

解决方案：

根据实际网络环境将rp_filter设置为0或2：

1 2	$ sysctl -w net.ipv4.conf.all.rp_filter=2或 $ sysctl -w net.ipv4.conf.eth0.rp_filter=2

防火墙丢包

客户设置规则导致丢包

查看：

1	iptables -nvL \|grep DROP ;

解决方案：修改防火墙规则；

接跟踪导致丢包

连接跟踪表溢出丢包

kernel
用 ip_conntrack 模块来记录 iptables 网络包的状态，并把每条记录保存到 table 里（这个 table
在内存里，可以通过/proc/net/ip_conntrack
查看当前已经记录的总数），如果网络状况繁忙，比如高连接，高并发连接等会导致逐步占用这个 table 可用空间，一般这个 table
很大不容易占满并且可以自己清理，table 的记录会一直呆在 table 里占用空间直到源 IP 发一个 RST
包，但是如果出现被攻击、错误的网络配置、有问题的路由/路由器、有问题的网卡等情况的时候，就会导致源 IP 发的这个 RST
包收不到，这样就积累在 table 里，越积累越多直到占满。无论，哪种情况导致table变满，满了以后就会丢包，出现外部无法连接服务器的情况。内核会报如下错误信息：kernel: ip_conntrack: table full, dropping packet；

查看当前连接跟踪数 :

1	cat /proc/sys/net/netfilter/nf_conntrack_max

解决方案：

增大跟踪的最大条数
net.netfilter.nf_conntrack_max  = 3276800
减少跟踪连接的最大有效时间
net.netfilter.nf_conntrack_tcp_timeout_established = 1200
net.netfilter.nf_conntrack_udp_timeout_stream = 180
net.netfilter.nf_conntrack_icmp_timeout = 30

ct创建冲突失导致丢包

查看：当前连接跟踪统计：cat /proc/net/stat/nf_conntrack，可以查各种ct异常丢包统计

解决方案：内核热补丁修复或者更新内核版本（合入补丁修改）；

传输层UDP/TCP丢包

tcp 连接跟踪安全检查丢包

丢包原因：由于连接没有断开，但服务端或者client之前出现过发包异常等情况（报文没有经过连接跟踪模块更新窗口计数），没有更新合法的window范围，导致后续报文安全检查被丢包；协议栈用nf_conntrack_tcp_be_liberal 来控制这个选项：

1：关闭，只有不在tcp窗口内的rst包被标志为无效；

0：开启; 所有不在tcp窗口中的包都被标志为无效；

查看：

查看配置：

1 2	sysctl -a\|grep nf_conntrack_tcp_be_liberal net.netfilter.nf_conntrack_tcp_be_liberal = 1

查看log：

一般情况下netfiler模块默认没有加载log，需要手动加载;

1 2	modprobe ipt_LOG11 sysctl -w net.netfilter.nf_log.2=ipt_LOG

然后发包后在查看syslog；

解决方案：根据实际抓包分析情况判断是不是此机制导致的丢包，可以试着关闭试一下；

分片重组丢包

情况总结：超时

查看：

1 2	netstat -s\|grep timeout 601 fragments dropped after timeout

解决方法：调整超时时间

1 2	net.ipv4.ipfrag_time = 30 sysctl -w net.ipv4.ipfrag_time=60

frag_high_thresh, 分片的内存超过一定阈值会导致系统安全检查丢包

查看：

1 2	netstat -s\|grep reassembles 8094 packet reassembles failed

解决方案：调整大小

1 2	net.ipv4.ipfrag_high_thresh net.ipv4.ipfrag_low_thresh

分片安全距检查离丢包

查看：

1 2	netstat -s\|grep reassembles 8094 packet reassembles failed

解决方案：把ipfrag_max_dist设置为0，就关掉此安全检查

pfrag_max_dist特性，在一些场景下其实并不适用：

1.有大量的网络报文交互

2.发送端的并发度很高，同时SMP架构，导致很容易造成这种乱序情况；

分片hash bucket冲突链太长超过系统默认值128

查看：

1 2	dmesg\|grep “Dropping fragment” inet_frag_find: Fragment hash bucket 128 list length grew over limit. Dropping fragment.

解决方案：热补丁调整hash大小；

系统内存不足，创建新分片队列失败

查看方法：

1 2	netstat -s\|grep reassembles 8094 packet reassembles failed

dropwatch查看丢包位置：

解决方案：

a.增大系统网络内存：

1
2
3

net.core.rmem_default
net.core.rmem_max
net.core.wmem_default

b.系统回收内存：

紧急情况下，可以用 /proc/sys/vm/drop_caches, 去释放一下虚拟内存；

To free pagecache:
# echo 1 > /proc/sys/vm/drop_caches
To free dentries and inodes:
# echo 2 > /proc/sys/vm/drop_caches
To free pagecache, dentries and inodes:
echo 3 > /proc/sys/vm/drop_caches

MTU丢包

查看：

1.检查接口MTU配置，ifconfig eth1/eth0，默认是1500；

2.进行MTU探测，然后设置接口对应的MTU值；

解决方案：

根据实际情况，设置正确MTU值；
设置合理的tcp mss，启用TCP MTU Probe:

cat /proc/sys/net/ipv4/tcp_mtu_probing:
tcp_mtu_probing - INTEGER Controls TCP Packetization-Layer Path MTU Discovery.
Takes three values:
0 - Disabled
1 - Disabled by default, enabled when an ICMP black hole detected
2 - Always enabled, use initial MSS of tcp_base_mss.

tcp层丢包

TIME_WAIT过多丢包

大量TIMEWAIT出现，并且需要解决的场景，在高并发短连接的TCP服务器上，当服务器处理完请求后立刻按照主动正常关闭连接。。。这个场景下，会出现大量socket处于TIMEWAIT状态。如果客户端的并发量持续很高，此时部分客户端就会显示连接不上；

查看：

查看系统log ：

1 2	dmsg TCP: time wait bucket table overflow；

查看系统配置：

1 2	sysctl -a\|grep tcp_max_tw_buckets net.ipv4.tcp_max_tw_buckets = 16384

解决方案：

tw_reuse，tw_recycle 必须在客户端和服务端timestamps 开启时才管用（默认打开）
tw_reuse 只对客户端起作用，开启后客户端在1s内回收；
tw_recycle对客户端和服务器同时起作用，开启后在3.5*RTO 内回收，RTO 200ms~ 120s具体时间视网络状况。内网状况比tw_reuse稍快，公网尤其移动网络大多要比tw_reuse 慢，优点就是能够回收服务端的TIME_WAIT数量；

在服务端，如果网络路径会经过NAT节点，不要启用net.ipv4.tcp_tw_recycle，会导致时间戳混乱，引起其他丢包问题；

调整tcp_max_tw_buckets大小，如果内存足够：

1	sysctl -w net.ipv4.tcp_max_tw_buckets=163840；

时间戳异常丢包

当多个客户端处于同一个NAT环境时，同时访问服务器，不同客户端的时间可能不一致，此时服务端接收到同一个NAT发送的请求，就会出现时间戳错乱的现象，于是后面的数据包就被丢弃了，具体的表现通常是是客户端明明发送的SYN，但服务端就是不响应ACK。在服务器借助下面的命令可以来确认数据包是否有不断被丢弃的现象。

检查:

1	netstat -s \| grep rejects

解决方案：

如果网络路径会经过NAT节点，不要启用net.ipv4.tcp_tw_recycle；

TCP队列问题导致丢包

原理：

tcp状态机（三次握手）

协议处理：

一个是半连接队列（syn queue）：

在三次握手协议中，服务器维护一个半连接队列，该队列为每个客户端的SYN包开设一个条目(服务端在接收到SYN包的时候，就已经创建了request_sock结构，存储在半连接队列中)，该条目表明服务器已收到SYN包，并向客户发出确认，正在等待客户的确认包（会进行第二次握手发送SYN＋ACK的包加以确认）。这些条目所标识的连接在服务器处于Syn_RECV状态，当服务器收到客户的确认包时，删除该条目，服务器进入ESTABLISHED状态。该队列为SYN队列，长度为max(64,/proc/sys/net/ipv4/tcp_max_syn_backlog), 机器的tcp_max_syn_backlog值在/proc/sys/net/ipv4/tcp_max_syn_backlog下配置;

一个是全连接队列（accept queue）：

第三次握手时，当server接收到ACK
报之后，会进入一个新的叫 accept 的队列，该队列的长度为 min(backlog,
somaxconn)，默认情况下，somaxconn 的值为 128，表示最多有 129 的 ESTAB 的连接等待 accept()，而
backlog 的值则应该是由 int listen(int sockfd, int backlog) 中的第二个参数指定，listen 里面的
backlog 可以有我们的应用程序去定义的;

查看：

连接建立失败,syn丢包：

1 2	netstat -s \|grep -i listen SYNs to LISTEN sockets dropped

也会受到连接满丢包影响

解决方案：增加大小 tcp_max_syn_backlog

连接满丢包

-xxx times the listen queue of a socket overflowed

查看：

查看accept队列大小：net.core.somaxconn
ss -lnt查询socket队列：LISTEN
状态: Recv-Q 表示的当前等待服务端调用 accept 完成三次握手的 listen backlog 数值，也就是说，当客户端通过
connect() 去连接正在 listen() 的服务端时，这些连接会一直处于这个 queue 里面直到被服务端 accept()；Send-Q 表示的则是最大的 listen backlog 数值，这就就是上面提到的 min(backlog, somaxconn) 的值，
看一下是不是应用程序设置限制， int listen(int sockfd, int backlog)；

解决方案：

Linux内核参进行优化，可以缓解压力 tcp_abort_on_overflow=1
调整net.core.somaxconn大小;
应用程序设置问题，通知客户程序修改；

syn flood攻击丢包

目前，Linux下默认会进行5次重发SYN-ACK包，重试的间隔时间从1s开始，下次的重试间隔时间是前一次的双倍，5次的重试时间间隔为1s, 2s, 4s, 8s, 16s，总共31s，第5次发出后还要等32s都知道第5次也超时了，所以，总共需要 1s + 2s + 4s+ 8s+ 16s + 32s = 63s，TCP才会把断开这个连接。由于，SYN超时需要63秒，那么就给攻击者一个攻击服务器的机会，攻击者在短时间内发送大量的SYN包给Server(俗称 SYN flood 攻击)，用于耗尽Server的SYN队列。对于应对SYN 过多的问题;

查看：查看syslog： kernel: [3649830.269068] TCP: Possible SYN flooding on port xxx. Sending cookies. Check SNMP counters.

解决方案：

增大tcp_max_syn_backlog
减少tcp_synack_retries
启用tcp_syncookies
启用tcp_abort_on_overflow， tcp_abort_on_overflow修改成 1，1表示第三步的时候如果全连接队列满了，server发送一个reset包给client，表示废掉这个握手过程和这个连接（本来在server端这个连接就还没建立起来）；

PAWS机制丢包

原理：PAWS(Protect Against Wrapped Sequence numbers)，高带宽下，TCP序列号可能在较短的时间内就被重复使用(recycle/wrapped) 就可能导致同一条TCP流在短时间内出现序号一样的两个合法的数据包及其确认包。

查看：

$netstat -s |grep -e "passive connections rejected because of time
stamp" -e "packets rejects in established connections because of
timestamp”
387158 passive connections rejected because of time stamp
825313 packets rejects in established connections because of timestamp

通过sysctl查看是否启用了tcp_tw_recycle及tcp_timestamp:

$ sysctl net.ipv4.tcp_tw_recycle
net.ipv4.tcp_tw_recycle = 1
$ sysctl net.ipv4.tcp_timestamps
net.ipv4.tcp_timestamps = 1

\1. tcp_tw_recycle参数。它用来快速回收TIME_WAIT连接，不过如果在NAT环境下会引发问题;

\2. 当多个客户端通过NAT方式联网并与服务端交互时，服务端看到的是同一个IP，也就是说对服务端而言这些客户端实际上等同于一个，可惜由于这些客户端的时间戳可能存在差异，于是乎从服务端的视角看，便可能出现时间戳错乱的现象，进而直接导致时间戳小的数据包被丢弃。如果发生了此类问题，具体的表现通常是是客户端明明发送的SYN，但服务端就是不响应ACK。

解决方案：

在NAT环境下，清除tcp时间戳选项，或者不开启tcp_tw_recycle参数；

###** TLP问题丢包**

TLP主要是为了解决尾丢包重传效率的问题，TLP能够有效的避免较长的RTO超时，进而提高TCP性能，详细参考文章：

http://perthcharles.github.io/2015/10/31/wiki-network-tcp-tlp/；

但在低时延场景下（短连接小包量），TLP与延迟ACK组合可能会造成无效重传，导致客户端感发现大量假重传包，加大了响应延迟；

查看：

查看协议栈统计：

1	netstat -s \|grep TCPLossProbes

查看系统配置：

1	sysctl -a \| grep tcp_early_retrans

解决方案：

1.关掉延迟ack，打开快速ack；

2.linux实现nodelay语意不是快速ack，只是关闭nagle算法；

3.打开快速ack选项，socket里面有个 TCP_QUICKACK 选项，需要每次recv后再设置一次。

内存不足导致丢包

查看：

查看log：

1	dmesg\|grep “out of memory”

查看系统配置：

1
2
3

cat /proc/sys/net/ipv4/tcp_mem
cat /proc/sys/net/ipv4/tcp_rmem
cat /proc/sys/net/ipv4/tcp_wmem

解决方案：

根据TCP业务并发流量，调整系统参数，一般试着增大2倍或者其他倍数来看是否缓解；

sysclt -w net.ipv4.tcp_mem=
sysclt -w net.ipv4.tcp_wmem=
sysclt -w net.ipv4.tcp_rmem=
sysctl -p

TCP超时丢包

查看：

抓包分析一下网络RTT：

用其他工具测试一下当前端到端网络质量（hping等）；

解决方案：

关闭Nagle算法，减少小包延迟；
关闭延迟ack:

1	sysctl -w net.ipv4.tcp_no_delay_ack=1

TCP乱序丢包

此时TCP会无法判断是数据包丢失还是乱序，因为丢包和乱序都会导致接收端收到次序混乱的数据包，造成接收端的数据空洞。TCP会将这种情况暂定为数据包的乱序，因为乱序是时间问题（可能是数据包的迟到），而丢包则意味着重传。当TCP意识到包出现乱序的情况时，会立即ACK，该ACK的TSER部分包含的TSEV值会记录当前接收端收到有序报文段的时刻。这会使得数据包的RTT样本值增大，进一步导致RTO时间延长。这对TCP来说无疑是有益的，因为TCP有充分的时间判断数据包到底是失序还是丢了来防止不必要的数据重传。当然严重的乱序则会让发送端以为是丢包一旦重复的ACK超过TCP的阈值，便会触发超时重传机制，以及时解决这种问题；

查看：抓包分析是否存在很多乱序报文：

解决方案：如果在多径传输场景或者网络质量不好，可以通过修改下面值来提供系统对TCP无序传送的容错率：

5.13 拥塞控制丢包

在互联网发展的过程当中，TCP算法也做出了一定改变，先后演进了

Reno、NewReno、Cubic和Vegas，这些改进算法大体可以分为基于丢包和基于延时的拥塞控制算法。基于丢包的拥塞控制算法以Reno、NewReno为代表，它的主要问题有Buffer bloat和长肥管道两种，基于丢包的协议拥塞控制机制是被动式的，其依据网络中的丢包事件来做网络拥塞判断。即使网络中的负载很高，只要没有产生拥塞丢包，协议就不会主动降低自己的发送速度。最初路由器转发出口的Buffer 是比较小的，TCP在利用时容易造成全局同步，降低带宽利用率，随后路由器厂家由于硬件成本下降不断地增加Buffer，基于丢包反馈的协议在不丢包的情况下持续占用路由器buffer，虽然提高了网络带宽的利用率，但同时也意味着发生拥塞丢包后，网络抖动性加大。另外对于带宽和RTT都很高的长肥管道问题来说，管道中随机丢包的可能性很大，TCP的默认buffer设置比较小加上随机丢包造成的cwnd经常下折，导致带宽利用率依旧很低； BBR（Bottleneck Bandwidth and Round-trip propagation time）是一种基于带宽和延迟反馈的拥塞控制算法。目前已经演化到第二版，是一个典型的封闭反馈系统，发送多少报文和用多快的速度发送这些报文都是在每次反馈中不断调节。在BBR提出之前，拥塞控制都是基于事件的算法，需要通过丢包或延时事件驱动；BBR提出之后，拥塞控制是基于反馈的自主自动控制算法，对于速率的控制是由算法决定，而不由网络事件决定，BBR算法的核心是找到最大带宽（Max BW）和最小延时（Min RTT）这两个参数，最大带宽和最小延时的乘积可以得到BDP(Bandwidth Delay Product), 而BDP就是网络链路中可以存放数据的最大容量。BDP驱动Probing State Machine得到Rate quantum和cwnd，分别设置到发送引擎中就可以解决发送速度和数据量的问题。

Linux 4.9内核首次采用BBR拥塞控制算法第一个版本，BBR抗丢包能力比其他算法要强，但这个版本在某些场景下面有问题（缺点），BBR在实时音视频领域存在的问题，深队列竞争不过Cubic。

问题现象就是：在深队列场景，BBR的ProbeRTT阶段只发4个包，发送速率下降太多会引发延迟加大和卡顿问题。

查看：

1	ss -sti //在源端 ss -sti\|grep 10.125.42.49:47699 -A 3 （ 10.125.42.49:47699 是目的端地址和端口号）

解决方案：

ProbeRTT并不适用实时音视频领域，因此可以选择直接去除，或者像BBRV2把probe RTT缩短到2.5s一次，使用0.5xBDP发送；
如果没有特殊需求，切换成稳定的cubic算法；

5.14 UDP层丢包

收发包失败丢包

查看：netstat 统计

如果有持续的 receive buffer errors/send buffer errors 计数；

解决方案：

CPU负载（多核绑核配置），网络负载（软中断优化，调整驱动队列netdev_max_backlog），内存配置（协议栈内存）；
按峰值在来，增大buffer缓存区大小：

1
2
3

net.ipv4.udp_mem = xxx
net.ipv4.udp_rmem_min = xxx
net.ipv4.udp_wmem_min = xxx

\3. 调整应用设计：

UDP本身就是无连接不可靠的协议，适用于报文偶尔丢失也不影响程序状态的场景，比如视频、音频、游戏、监控等。对报文可靠性要求比较高的应用不要使用 UDP，推荐直接使用 TCP。当然，也可以在应用层做重试、去重保证可靠性
如果发现服务器丢包，首先通过监控查看系统负载是否过高，先想办法把负载降低再看丢包问题是否消失
如果系统负载过高，UDP丢包是没有有效解决方案的。如果是应用异常导致CPU、memory、IO 过高，请及时定位异常应用并修复；如果是资源不够，监控应该能及时发现并快速扩容
对于系统大量接收或者发送UDP报文的，可以通过调节系统和程序的 socket buffer size 来降低丢包的概率
应用程序在处理UDP报文时，要采用异步方式，在两次接收报文之间不要有太多的处理逻辑

5.15 应用层socket丢包

socket缓存区接收丢包

查看：

\1. 抓包分析是否存在丢包情况；

\2. 查看统计：

1	netstat -s\|grep "packet receive errors"

解决方案：

调整socket缓冲区大小：

socket配置（所有协议socket）：
# Default Socket Receive Buffer
net.core.rmem_default = 31457280
# Maximum Socket Receive Buffer
net.core.rmem_max = 67108864

具体大小调整原理：

缓冲区大小没有任何设置值是最佳的，因为最佳大小随具体情况而不同

缓冲区估算原理：在数据通信中，带宽时延乘积（英语：bandwidth-delay product；或称带宽延时乘积、带宽延时积等）指的是一个数据链路的能力（每秒比特）与来回通信延迟（单位秒）的乘积。[1][2]其结果是以比特（或字节）为单位的一个数据总量，等同在任何特定时间该网络线路上的最大数据量——已发送但尚未确认的数据。

BDP = 带宽 * RTT

可以通过计算当面节点带宽和统计平均时延来估算BDP，即缓冲区的大小，可以参考下面常见场景估计：

应用设置tcp连接数大小丢包

查看：

请参考上面TCP连接队列分析；

解决方案：

设置合理的连接队列大小，当第三次握手时，当server接收到ACK 报之后，会进入一个新的叫 accept 的队列，该队列的长度为 min(backlog, somaxconn)，默认情况下，somaxconn 的值为 128，表示最多有 129 的 ESTAB 的连接等待 accept()，而 backlog 的值则应该是由 int listen(int sockfd, int backlog) 中的第二个参数指定，listen 里面的 backlog 可以有我们的应用程序去定义的；

应用发送太快导致丢包

查看统计：

1	netstat -s\|grep "send buffer errors

解决方案：

ICMP/UDP没有流控机制，需要应用设计合理发送方式和速度，照顾到底层buff大小和CPU负载以及网络带宽质量；
设置合理的sock缓冲区大小：

1	setsockopt(s,SOL_SOCKET,SO_SNDBUF, i(const char*)&nSendBuf,sizeof(int));

调整系统socket缓冲区大小：

# Default Socket Send Buffer
   net.core.wmem_default = 31457280
   # Maximum Socket Send Buffer
   net.core.wmem_max = 33554432

总结

本文只是分析大部分可能会丢包节点，提供了单个节点丢包排查和相关的解决方案, 丢包问题牵扯网络链路各个组件，尤其是在云网络时代，网络拓扑复杂多变，涉及运营商网络，IDC网络，专线等underlay网络，边界网关，VPC网络，CLB负载均衡等云上overlay网络，各种丢包问题排障起来非常复杂且困难，但掌握网络通信基本原理后，可以分解网络拓扑，对通信节点进行逐一排查，也可以找到丢包位置，后续会更加深入介绍云计算时代，云上网络丢包排查方法，网络架构解析等，达到任何丢包问题都可以快速排查和定位解决，帮助客户快速恢复业务，下期再会。

作者简介：冯荣，腾讯云网络高级工程师,腾讯云网络核心开发人员。

原文地址：https://zhuanlan.zhihu.com/p/502027581

作者：linux

一、管理策略数据库

1 、查看策略数据库

2、添加规则

3、优先级别

4 、删除规则

二、路由表管理

1、查看路由表内容

2、添加路由

3、删除路由

问题现象:

排查过程

解决方案

1、环境信息:

2、制作etcd自签名证书

3、启动etcd和扩容

3.1 启动单etcd节点

3.2 扩容etcd成2节点

3.3 扩容etcd成3节点集群

3.4 测试宕节点情况下集群的状态

一、使用cfssl工具创建自签名证书

环境准备

步骤 1：生成根 CA 证书

步骤 2：生成 NGINX 服务器证书

二、使用openssl创建自签名证书

什么是丢包？

数据包接收、发送原理

发送数据包

接收数据包:

核心思路

目录–网络丢包情形概览

硬件网卡丢包

网卡端口协商丢包

网卡流控丢包

报文mac地址丢包

其他网卡异常丢包

报文长度丢包

网卡驱动丢包

驱动溢出丢包

单核负载高导致丢包

内核协议栈丢包

以太网链路层丢包

arp表满导致丢包

arp请求缓存队列溢出丢包

网络IP层丢包

路由丢包

反向路由过滤丢包

防火墙丢包

接跟踪导致丢包

ct创建冲突失导致丢包

传输层UDP/TCP丢包

tcp 连接跟踪安全检查丢包

分片重组丢包

分片安全距检查离丢包

分片hash bucket冲突链太长超过系统默认值128

系统内存不足，创建新分片队列失败

MTU丢包

tcp层丢包

时间戳异常丢包

TCP队列问题导致丢包

syn flood攻击丢包

PAWS机制丢包

内存不足导致丢包

TCP超时丢包

TCP乱序丢包

5.13 拥塞控制丢包

5.14 UDP层丢包

5.15 应用层socket丢包

相关工具介绍

总结
